Atelier Professionnel - 1er Semestre 2

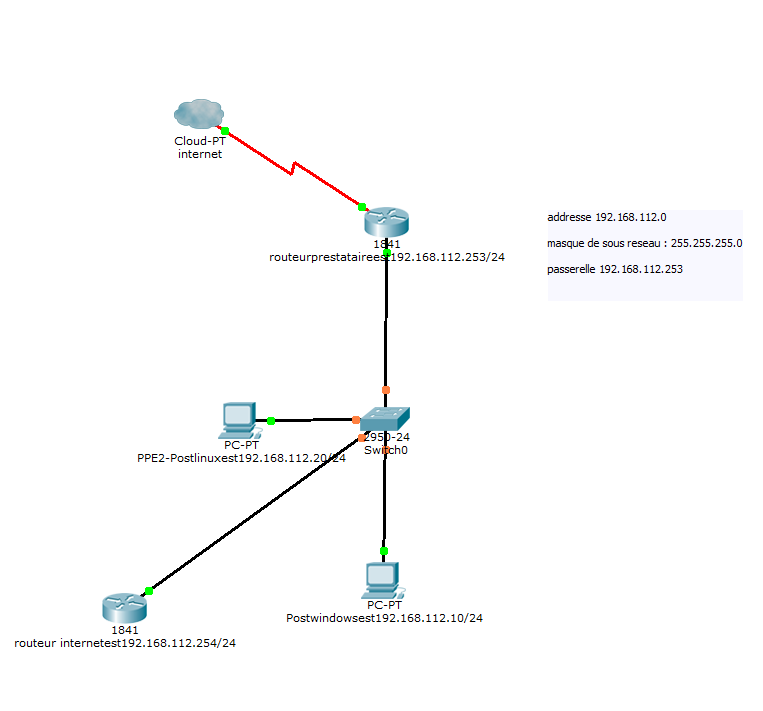

Mise en situation

La société GEFFII souhaite étendre son réseau et interconnecter deux RLE (Réseaux Locaux d’Entreprise). Chaque réseau doit disposer de son propre accès à Internet.
L’équipe projet est composée de deux personnes, chacune responsable de la mise en place d’un réseau.

Les objectifs principaux sont :

  1. Créer et configurer un routeur d’accès à Internet (routeurprestataire).

  2. Installer et paramétrer deux postes de travail :

    • PPE2-PosteLinux

    • PPE2-PosteWindows 10

  3. Installer et paramétrer un routeur interne (PPE2-RouteurInterne) relié au routeur de l’autre binôme.

Phases du projet

Phase 1 : PPE2-PosteWindows

  • Création de la machine virtuelle sous VirtualBox.

  • Installation complète de Windows 10 avec 1 CPU, 512 Mo de RAM, disque dur de 20 Go et une carte réseau connectée à un réseau interne.

  • Partitionnement du disque en deux parties : 10 Go pour le système et 10 Go pour les données.

  • Configuration de l’adresse IP, du masque et de la passerelle par défaut.

  • Installation des logiciels nécessaires, notamment Wireshark.

  • Tests de connectivité avec la commande ping.

Phase 2 : PPE2-PosteLinux

  • Création de la machine virtuelle sous VirtualBox.

  • Installation complète de Debian 12 avec 1 CPU, 512 Mo de RAM et disque dur de 20 Go.

  • Configuration de l’adresse IP statique.

  • Tests réseau avec ping, l’accès Internet sera configuré ultérieurement.

Phase 3 : PPE2-RouteurInterne

  • Création de la machine virtuelle sous VirtualBox avec 1 CPU, 256 Mo de RAM, disque dur de 8 Go et deux cartes réseaux : une sur le réseau interne et une en Bridged pour accès Internet ou réseau physique.

  • Installation de Debian 12 serveur minimal avec SSH.

  • Paramétrage des deux interfaces réseau avec des adresses IP statiques correspondant à chaque réseau.

  • Tests de connectivité avec ping vers les postes clients sur les deux réseaux.

Phase 4 : Configuration de la passerelle PPE2-RouteurInterne

  • Définition de la passerelle par défaut pour permettre l’accès au deuxième réseau.

  • Vérification de la communication entre les deux réseaux RLE.

Phase 5 : Configuration du RouteurPrestataire

  • Installation et configuration du routeur d’accès Internet.

  • Attribution des passerelles par défaut aux postes clients et au routeur interne.

  • Vérification de l’accès Internet depuis les postes Windows et Linux.

3. Cahier des charges

Poste Windows

  • 1 CPU, 512 Mo de RAM, disque dur de 20 Go partitionné en deux.

  • Une carte réseau connectée à un réseau interne.

  • Installation de Wireshark.

  • Périphériques : USB uniquement, pas de carte son, pas d’imprimante.

Routeur Interne (Debian 12)

  • 1 CPU, 256 Mo de RAM, disque dur de 8 Go.

  • Deux cartes réseaux : une sur le réseau interne et une en Bridged pour l’accès Internet.

  • OS : Debian 12 serveur minimal avec OpenSSH Server installé.

4. Mode opératoire détaillé

Création de la VM sous VirtualBox

  • Ouvrir VirtualBox et créer une nouvelle machine virtuelle nommée PPE2-Routeur.

  • Type Linux, version Debian 64 bits.

  • Attribuer 256 Mo de RAM.

  • Créer un disque dur virtuel de 8 Go en VDI avec allocation dynamique.

  • Ajouter une deuxième carte réseau sur un réseau interne VMnet2, la première carte étant en Bridged pour l’accès Internet.

Installation de Debian 12

  • Monter l’ISO de Debian 12 serveur minimal dans VirtualBox et démarrer la VM.

  • Sélectionner le français comme langue et clavier français.

  • Nommer la machine PPE2-Routeur.

  • Créer l’utilisateur sio1 avec le mot de passe sio1.

  • Partitionner automatiquement le disque entier.

  • Installer uniquement le système minimal et le serveur SSH.

  • Installer le chargeur de démarrage GRUB sur le disque principal.

  • Retirer l’ISO et redémarrer la VM.

Configuration réseau sur Debian 12

  • Modifier la configuration des interfaces réseau pour attribuer des adresses IP statiques.

  • Pour l’interface interne, utiliser par exemple l’adresse 192.168.10.1 avec masque 255.255.255.0.

  • Pour l’interface en Bridged, utiliser une adresse compatible avec le réseau externe, par exemple 192.168.112.253, masque 255.255.255.0, et indiquer la passerelle par défaut du réseau externe.

  • Ajouter les serveurs DNS comme 8.8.8.8 et 8.8.4.4.

  • Redémarrer le service réseau pour appliquer les modifications.

  • Vérifier la configuration avec la commande ping vers les postes clients sur le réseau interne et vers Internet pour la carte en Bridged.

Activation du compte root

  • Passer en superutilisateur avec sudo.

  • Définir un mot de passe pour le compte root.

  • Vérifier que le compte root fonctionne pour la gestion du système.

5. Tests et validation

  • Ping entre les postes Windows et Linux et le routeur interne : communication fonctionnelle.

  • Ping entre le routeur interne et le réseau externe : fonctionnel si la carte en Bridged est correctement configurée.

  • Accès Internet à valider après configuration complète du RouteurPrestataire.

6. Conclusion

  • Les postes Windows et Linux ont été installés et configurés correctement.

  • Le routeur interne Debian 12 est opérationnel avec ses deux interfaces réseau.

  • L’interconnexion des deux RLE est fonctionnelle.

  • La configuration du routeur d’accès Internet peut être réalisée pour finaliser l’accès complet aux ressources externes.
