Projet ADA – Déploiement d’une infrastructure virtualisée

Contexte du projet

Dans le cadre des ateliers de professionnalisation du BTS SIO, j’ai participé au projet ADA Location de véhicules. L’objectif de ce projet était de concevoir et déployer une infrastructure informatique permettant de gérer un réseau d’agences de location de véhicules réparties sur le territoire.

L’infrastructure devait permettre la communication entre le siège, les agences et les utilisateurs externes tout en garantissant la sécurité des données et des services.

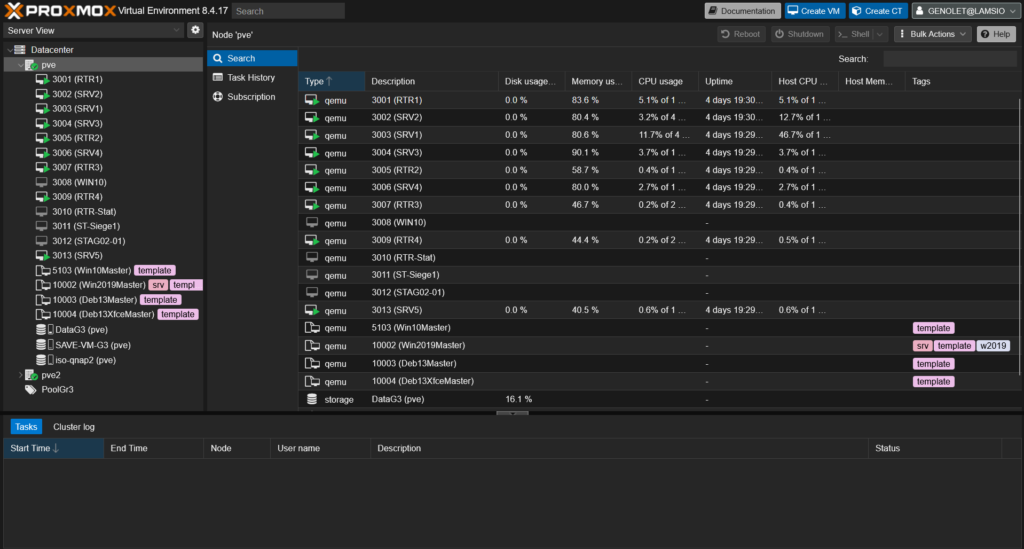

Pour cela, plusieurs machines virtuelles ont été déployées sur un hyperviseur afin de simuler une architecture réseau d’entreprise complète.

Architecture de l’infrastructure

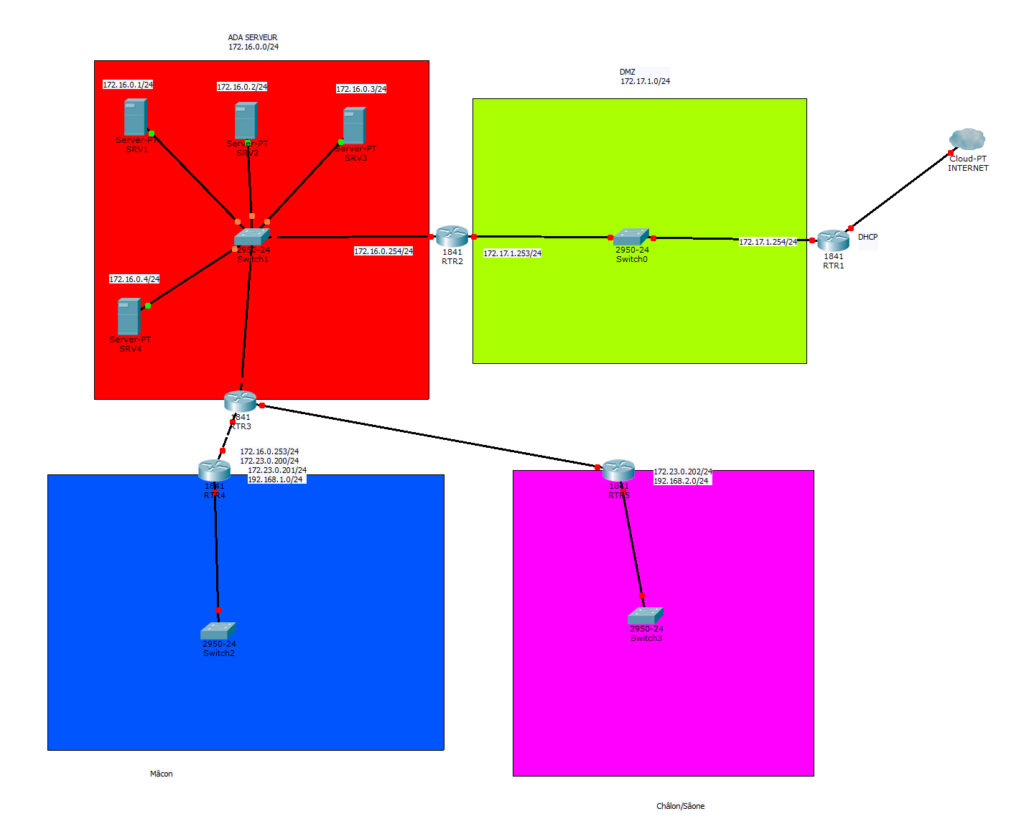

L’architecture du projet est composée de plusieurs réseaux :

  • Internet / réseau externe

  • DMZ (zone démilitarisée)

  • Réseau interne des serveurs

  • Réseau VPN pour les agences

  • Réseau d’administration

Cette organisation permet de séparer les services et d’améliorer la sécurité de l’infrastructure.

Machines virtuelles déployées

Routeur d’accès Internet – RTR1

Ce routeur sert de passerelle entre l’infrastructure ADA et Internet.

Fonctions principales :

  • accès Internet

  • routage entre Internet et la DMZ

  • supervision réseau

  • analyse du trafic réseau

Services installés :

  • SSH

  • tcpdump

  • Wireshark

  • agents de supervision NRPE

Routeur interne – RTR2

Ce routeur permet la communication entre la DMZ et le réseau interne des serveurs.

Fonctions :

  • routage interne

  • segmentation réseau

  • sécurisation des communications

Serveur principal – SRV1

Ce serveur est le contrôleur de domaine principal de l’infrastructure.

Services installés :

  • Active Directory

  • DNS interne

  • DHCP

  • administration distante (RDP)

Fonctions :

  • authentification des utilisateurs

  • gestion du domaine ada.loc

  • gestion centralisée des ressources

Serveur secondaire – SRV2

Ce serveur assure la redondance du contrôleur de domaine.

Services installés :

  • réplication Active Directory

  • DNS secondaire

  • serveur de base de données

Cela permet d’assurer la haute disponibilité des services critiques.

Serveur applicatif Linux – SRV3

Ce serveur héberge plusieurs services applicatifs utilisés dans l’infrastructure.

Services installés :

  • serveur web HTTP/HTTPS

  • serveur FTP

  • serveur DHCP (optionnel)

  • serveur de messagerie

Ce serveur permet d’héberger les applications utilisées par l’entreprise.

Serveur de supervision – SRV4

Ce serveur permet de superviser l’infrastructure et de gérer le parc informatique.

Services installés :

  • Nagios pour la supervision réseau

  • GLPI pour la gestion de parc

  • FOG pour le déploiement d’images système

Routeur VPN – RTR3

Ce routeur permet l’accès au réseau interne via un VPN reliant les différentes agences.

Fonctions :

  • connexion sécurisée des agences

  • accès aux services du siège

  • routage vers le réseau interne

Routeur d’administration – RTR4

Ce routeur est utilisé pour administrer l’infrastructure à distance.

Il permet :

  • l’accès SSH aux serveurs Linux

  • l’accès RDP aux serveurs Windows

  • l’administration centralisée des machines

Services réseau mis en place

Active Directory

Le domaine ada.loc permet de centraliser l’authentification des utilisateurs et la gestion des ressources.

Organisation :

  • une unité d’organisation par agence

  • une unité d’organisation pour le service informatique

  • gestion des utilisateurs et des droits d’accès

DNS interne

Le service DNS permet la résolution des noms dans le domaine ada.loc.

Fonctions :

  • gestion des enregistrements des serveurs

  • résolution des noms internes

  • gestion des zones inverses

DHCP

Le service DHCP permet l’attribution automatique des adresses IP aux stations du réseau.

Caractéristiques :

  • durée de bail de 7 jours

  • gestion des plages d’adresses pour le siège et les agences

  • configuration automatique des DNS et passerelles

DNS externe

Un serveur DNS externe est déployé dans la DMZ pour gérer le domaine public :

ada.com

Il permet de résoudre les services accessibles depuis Internet.

Supervision

Le système de supervision permet de surveiller les serveurs et les équipements réseau grâce à Nagios.

Cela permet de détecter les pannes et d’assurer la disponibilité des services.

Bilan du projet

Ce projet m’a permis de comprendre le fonctionnement d’une infrastructure informatique complète et les différents services nécessaires au fonctionnement d’un système d’information d’entreprise.

Il m’a également permis d’approfondir mes compétences en administration système, virtualisation et réseaux, qui sont essentielles dans la spécialité SISR.



Bilan des compétences E5 mobilisées

Gérer le patrimoine informatique

  • Concevoir une architecture réseau sécurisée (segmentation en DMZ, réseau interne, VPN, administration)

  • Déployer un environnement virtualisé (création et gestion de machines virtuelles)

  • Installer et configurer des systèmes Windows Server et Linux

  • Administrer des serveurs (gestion des rôles, services et ressources)

  • Gérer les accès et les utilisateurs sur différents systèmes

  • Gérer les droits utilisateurs et les stratégies d’accès

  • Sécuriser les communications inter-sites

  • Gérer un parc informatique (GLPI)

  • Déployer des systèmes à distance (FOG)

  • Centraliser l’administration des équipements

  • Administrer des systèmes à distance (SSH, RDP)

  • Gérer les accès d’administration sécurisés

  • Sécuriser une infrastructure (segmentation, contrôle des accès, isolation des services)

  • Mettre en œuvre des bonnes pratiques de sécurité réseau

Mettre à disposition des utilisateurs un service informatique

  • Mettre en place une infrastructure multi-réseaux (interconnexion, routage, cloisonnement)

  • Installer et configurer des équipements réseau (routeurs)

  • Mettre en place le routage entre plusieurs réseaux

  • Segmenter un réseau pour améliorer la sécurité (DMZ, réseau interne, VPN)

  • Déployer et administrer un annuaire Active Directory

  • Gérer un domaine (ada.loc)

  • Créer et organiser des unités d’organisation (OU)

  • Installer et configurer un service DNS interne et externe

  • Gérer la résolution de noms (zones directes et inverses)

  • Assurer la correspondance entre noms de domaine et adresses IP

  • Installer et configurer un service DHCP

  • Définir des plages d’adresses IP dynamiques

  • Automatiser la configuration réseau des postes clients

  • Déployer des services applicatifs (web HTTP/HTTPS, FTP, messagerie)

  • Héberger des applications sur un serveur Linux

  • Assurer la disponibilité des services réseau

  • Mettre en place un accès sécurisé via VPN

  • Permettre la connexion distante des agences au réseau interne

Répondre aux incidents et aux demandes d’assistance et d’évolution

  • Mettre en place une solution de supervision (Nagios)

  • Surveiller l’état des équipements et services réseau

  • Détecter les pannes et assurer la continuité de service

  • Analyser le trafic réseau (Wireshark, tcpdump)

  • Superviser et diagnostiquer les flux réseau

  • Tester et valider une infrastructure (connectivité, services)

  • Vérifier le bon fonctionnement global du système d’information

Travailler en mode projet

  • Rédiger une documentation technique complète

  • Décrire une architecture réseau complexe

  • Formaliser les procédures d’installation et d’administration
